مشکلات بتن ریزی در فضاهای تنگ و آرماتور متراکم

مشکلات بتن ریزی در فضاهای تنگ و آرماتور متراکم زمانی رخ می دهد که بتن نتواند به درستی بین میلگردها عبور کند. مهم ترین این مشکلات شامل کرموشدگی، جداشدگی سنگدانه، کاهش کارایی بتن، دشواری ویبره، گیر کردن بتن بین آرماتور و افت مقاومت سازه است. استفاده از بتن خود تراکم، طرح اختلاط مناسب و انواع مکمل بتنی مانند روان کننده بتن، راهکارهای اصلی برای رفع این چالش‌ها هستند.

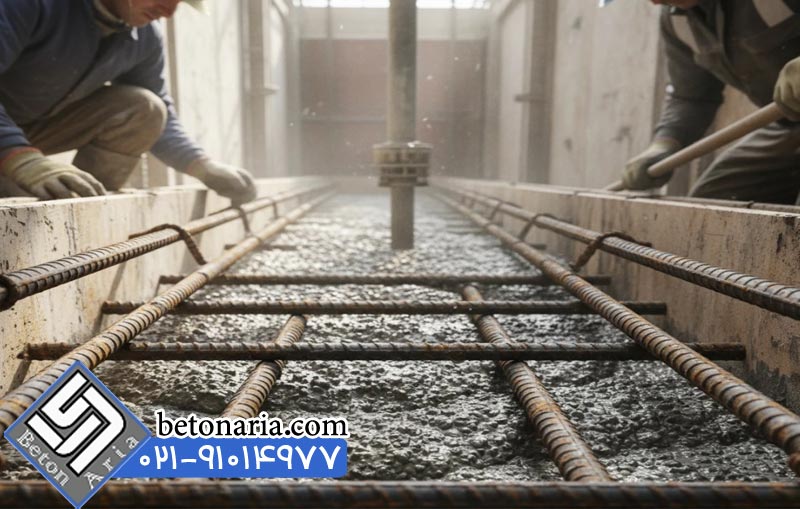

- محدودیت حرکت در قالب های کوچک: وقتی قالب ها اندازه کمی دارند و مسیرهای عبور بسته است، مخلوط توان کافی برای حرکت آزادانه ندارد. این وضعیت باعث می شود بخش های مختلف مسیر به طور کامل توسط مواد پر نشود. هرچه مسیر پیچیده تر و فاصله میان اجزای فولادی کمتر باشد، حرکت مخلوط سخت تر شده و جریان آن کاهش می یابد.  این مشکل زمانی شدیدتر می شود که از بتن غلیظ استفاده شود و روانی مخلوط برای عبور از میان آرماتورها کافی نباشد.
- سختی رسیدن به نقاط داخلی: در برخی مواقع مسیرهای داخلی به گونه ای قرار گرفته اند که دسترسی مواد به نقاط عمیق قالب دشوار می شود. این موضوع باعث می گردد بخش هایی که در عمق قرار دارند دیرتر پر شوند یا در بعضی مواقع اصلا به خوبی پر نشوند. این مشکل در تیرها و ستون هایی که تراکم میلگرد زیاد دارند بیشتر دیده می شود.
- ناپیوستگی در میان شبکه میلگرد: وقتی شبکه فولادی فشرده باشد، پخش و تراکم بتن به صورت یکنواخت انجام نمی شود. بخشی از مخلوط در نقاطی تجمع پیدا می کند و بخش دیگر در نواحی دور از دسترس باقی می ماند. این ناهماهنگی می تواند کیفیت نهایی را تحت تاثیر قرار دهد.
- افزایش احتمال کرموشدگی: در نقاطی که مخلوط نتواند به خوبی نفوذ کند، بخش هایی پوک یا ناپیوسته ایجاد می گردد که به آن کرموشدگی گفته می شود. این پدیده معمولا در مسیرهای باریک و بخش هایی که تهویه مناسب ندارد دیده می شود. کمبود تراکم، ضعف در ویبره و محدودیت فضا در وقوع این پدیده نقش مستقیم دارند و کیفیت نهایی عضو را کاهش می دهند.

- تشکیل حفره های هوا: وجود حباب های هوا در داخل مقاطع فشرده یکی دیگر از مشکلات رایج است. زمانی که ویبره به اندازه کافی انجام نشود یا حرکت دستگاه محدود باشد، هوا در میان مخلوط محبوس می ماند و به صورت فضاهای کوچک و بزرگ تبدیل می شود. این حفره ها باعث افزایش نفوذپذیری عضو و کاهش مقاومت آن می شوند.
- جداشدگی دانه ها هنگام اجرا: انتقال مواد در مسیرهای تنگ گاهی باعث جدا شدن اجزای درشت از خمیر سیمان می شود. این پدیده زمانی تشدید می شود که مخلوط بیش از حد روان باشد یا ویبره طولانی انجام شود. جدا شدن دانه ها موجب می شود بخشی از قالب با خمیر بیشتر و بخش دیگر با مواد درشت تر پر شود. این ناهمگنی، مقاومت و یکنواختی عضو را کاهش می دهد.
- ضعف در تراکم: در مقاطع فشرده، حرکت دستگاه ویبره آزادانه انجام نمی شود و اپراتور نمی تواند دستگاه را به همه نقاط هدایت کند. این محدودیت باعث کم بودن تراکم در برخی نواحی و تراکم بیش از حد در برخی دیگر می شود. نتیجه این وضعیت کاهش یکپارچگی و کاهش استحکام داخلی عضو است.
- کاهش کیفیت اتصال با میلگرد: اگر اطراف میلگرد به خوبی پر نشود، پیوند میان بتن و فولاد ضعیف می شود. این پیوند یکی از عوامل اصلی انتقال نیرو در سازه است. زمانی که مخلوط نتواند به اطراف میلگرد نفوذ کند یا هوا میان آن ها باقی بماند، اتصال کاهش می یابد و عملکرد سازه در برابر نیروهای مختلف پایین می آید.

- احتمال افت مقاومت نهایی: مجموع این عوامل باعث کاهش دوام و مقاومت نهایی می شود. وجود حفره های هوا، جداشدگی اجزا، کرمو شدگی و تراکم نامناسب همگی به صورت مستقیم بر مقاومت فشاری و برشی عضو تاثیر می گذارند. این ضعف ها ممکن است در ظاهر دیده نشوند اما در درازمدت اثرات خود را نشان می دهند.
- دشواری اجرا در نواحی متراکم: در بخش هایی که آرماتور بندی سنگین است، اجرای صحیح با چالش های زیادی همراه می شود. محدودیت فضا، دشواری کنترل ویبره، سختی هدایت بتن و افزایش احتمال ناپیوستگی از جمله مشکلاتی هستند که نیاز به دقت و انتخاب روش مناسب را بیشتر می کنند.

- کاهش فضای عبور در میان میلگردها: در برخی سازه ها که تراکم میلگرد زیاد است، مسیر حرکت مخلوط بسیار محدود می شود. در چنین وضعیتی عبور مواد درشت از میان شبکه فولادی به سختی انجام می گیرد و بخشی از آن در مسیر متوقف می شود. این محدودیت باعث می شود همه نقاط قالب به طور کامل پر نشود و یکنواختی لازم در داخل عضو به دست نیاید.
- محدودیت حرکت و پخش یکنواخت: وقتی فضای داخلی سازه باریک باشد، پخش شدن مواد به شکل طبیعی انجام نمی شود. در این حالت مخلوط نمی تواند به راحتی در همه قسمت ها جریان پیدا کند و بخش هایی از قالب دیرتر یا ناقص پر می شوند. این وضعیت یکی از عوامل اصلی کاهش کارایی بتن در فضاهای تنگ به شمار می رود.
- ضعف در طراحی قالب و فاصله گذاری: طراحی نامناسب قالب و در نظر نگرفتن فاصله استاندارد میان میلگردها می تواند اجرای کار را دشوار کند. اگر حداقل فاصله مجاز بین میلگردها رعایت نشود، عبور مواد با مشکل روبه رو شده و کیفیت نهایی عضو سازه ای کاهش پیدا می کند. در برخی موارد نیز اشتباهات رایج در مخلوط کردن بتن می تواند این مشکل را تشدید کرده و باعث کاهش کارایی مخلوط در عبور از میان آرماتورهای متراکم شود.

در نواحی ای که تراکم میلگرد زیاد است، عبور یکنواخت مخلوط به سختی انجام می شود و همین موضوع باعث افت کیفیت در اطراف میلگردها می گردد. وقتی مسیرهای عبور باریک می شوند، اجزای درشت در میان شبکه گیر می کنند و بخش های دیگر به طور کامل پر نمی شوند.
نتیجه این وضعیت، کاهش یکپارچگی در بخش هایی است که باید کاملا پر باشند. در چنین شرایطی احتمال ایجاد فضاهای خالی نیز افزایش می یابد، زیرا مخلوط توان کافی برای پخش شدن در تمام بخش ها را ندارد و حتی با ویبره هم همیشه نمی توان آن را به شکل مطلوب هدایت کرد. از طرف دیگر، چسبندگی بین مخلوط و میلگرد تحت تاثیر همین کمبود تراکم مناسب کاهش می یابد. وقتی اطراف میلگرد به خوبی پر نشود، انتقال نیرو و عملکرد سازه ای دچار ضعف خواهد شد و سطح نهایی نیز یکنواختی لازم را نخواهد داشت.

جداشدگی سنگدانه ها در فضاهای تنگ زمانی رخ می دهد که بتن هنگام عبور از میان میلگرد های متراکم یا قالب های باریک نتواند به صورت یکنواخت حرکت کند. در این شرایط، سنگدانه های درشت از ملات سیمان جدا می شوند و ترکیب بتن حالت غیر همگن پیدا می کند. این مشکل معمولا به دلیل روانی بیش از حد بتن، استفاده از سنگدانه های بزرگ، ویبره نامناسب یا سرعت زیاد در بتن ریزی ایجاد می شود. هنگامی که دانه های درشت در میان میلگرد ها گیر می کنند، ملات سیمانی به بخش های دیگر حرکت کرده و کیفیت بتن کاهش پیدا می کند.
بروز جداشدگی بتن می تواند باعث کرمو شدگی، ایجاد حفره و کاهش مقاومت سازه شود. برای جلوگیری از این مشکل باید از بتن با طرح اختلاط مناسب استفاده شود و اندازه سنگدانه ها با فضای موجود تناسب داشته باشد. همچنین بتن ریزی باید آرام و مرحله ای انجام شود تا اجزای بتن از یکدیگر جدا نشوند. استفاده صحیح از ویبراتور و رعایت اصول اجرایی نیز نقش مهمی در حفظ یکنواختی بتن و جلوگیری از جداشدگی سنگدانه ها دارد.

- محدود شدن حرکت ویبراتور: در مقاطعی که شبکه میلگرد فشرده است، جابه جایی ویبراتور به سادگی انجام نمی شود. فاصله کم میان میلگردها اجازه ورود و خروج آزادانه دستگاه را نمی دهد و اپراتور ناچار است تنها در بخش های قابل دسترس کار کند. این محدودیت باعث می شود لرزش به همه نقاط نرسد و برخی نواحی بدون تراکم مناسب باقی بمانند. در چنین شرایطی مشکل ویبره در مقاطع فشرده به یکی از چالش های اصلی اجرا تبدیل می شود.
- خطر تراکم غیر یکنواخت: وقتی ویبره فقط در چند نقطه انجام شود، پخش شدن یکنواخت مخلوط دچار اختلال می گردد. بخش هایی که لرزش کافی دریافت نمی کنند، چگالی کمتری دارند و در مقابل بخش های دیگر بیش از حد متراکم می شوند. این تفاوت داخلی می تواند کیفیت کلی عضو را کاهش دهد.
- دشواری دسترسی به عمق قالب: در قالب های عمیق و باریک، رساندن ویبراتور به لایه های پایینی بسیار دشوار است. این مشکل باعث باقی ماندن هوا در عمق عضو و افت عملکرد نهایی آن می شود.

- انتخاب اسلامپ نامناسب: اگر اسلامپ بسیار کم باشد، حرکت مواد در مسیرهای باریک به سختی انجام می شود و پخش شدن یکنواخت در داخل قالب کامل نخواهد بود. در مقابل، اگر اسلامپ بیش از حد بالا باشد احتمال جداشدگی اجزا افزایش می یابد. به همین دلیل استفاده از بتن با کارایی و اسلامپ بالا باید به شکل کنترل شده و بر اساس شرایط پروژه انجام شود.
- رعایت نکردن فاصله استاندارد میلگردها: در برخی پروژه ها فاصله میان میلگردها کمتر از مقدار توصیه شده در نظر گرفته می شود. در این حالت عبور مخلوط با مشکل روبه رو می شود و امکان پر شدن کامل مقطع کاهش پیدا می کند. رعایت حداقل فاصله مجاز بین میلگردها باعث می شود جریان مواد در داخل عضو سازه ای بهتر انجام شود.
- ویبره غیر اصولی: اجرای نادرست لرزش نیز از خطاهای رایج است. اگر ویبره کم انجام شود، هوای محبوس خارج نمی شود و اگر بیش از حد باشد، احتمال جداشدگی اجزا افزایش می یابد و کیفیت نهایی کاهش پیدا می کند.

- اصلاح طراحی شبکه میلگرد: اگر فاصله گذاری به شکل اصولی انجام شود، مسیر عبور مخلوط بازتر خواهد شد و پخش شدن آن در داخل قالب راحت تر صورت می گیرد. رعایت این مورد کمک می کند مواد بدون گیر کردن در میان شبکه حرکت کنند و تمام بخش های عضو سازه ای به صورت یکنواخت پر شود. این موضوع در بتن ریزی در مقاطع باریک اهمیت بیشتری دارد.
- استفاده از افزودنی های روان کننده: به‌کارگیری افزودنی‌های روان‌کننده بتن و فوق‌روان‌کننده بتن باعث افزایش روانی مخلوط می‌شود و عبور آن از میان میلگردها را آسان‌تر می‌کند. این نوع افزودنی‌ها بدون افزایش قابل توجه آب، کارایی بتن را بالا برده و کیفیت اجرا در نواحی فشرده را بهبود می‌دهند. در انتخاب و مصرف این مواد، توجه به چگالی روان کننده بتن و رعایت حداکثر میزان روان کننده در بتن اهمیت زیادی دارد، زیرا مصرف بیش از حد یا استفاده نادرست می‌تواند باعث ناپایداری مخلوط و بروز جداشدگی شود. همچنین بررسی تاثیر فوق روان کننده بر دوام بتن نشان می‌دهد که انتخاب صحیح این افزودنی‌ها، علاوه بر بهبود روانی و سهولت اجرا، می‌تواند در کاهش نفوذپذیری و ارتقای دوام بلند مدت بتن نیز مؤثر باشد.
- کنترل دانه بندی و روان کنندگی بتن: انتخاب دانه بندی مناسب سنگدانه و تنظیم دقیق روانی مخلوط نقش مهمی در کیفیت اجرا دارد. زمانی که اندازه سنگدانه در بتن متناسب باشد، عبور آن ها در میان شبکه فولادی بهتر انجام می شود و احتمال گیر کردن یا ایجاد ناپیوستگی کاهش پیدا می کند. در این میان، استفاده از دستگاه بچینگ برای تنظیم دقیق نسبت مصالح و حفظ یکنواختی مخلوط، تأثیر قابل‌توجهی بر بهبود عملکرد بتن خواهد داشت.

در بخش هایی که تراکم میلگرد بالا است، استفاده از بتن خودتراکم SCC یک راهکار موثر به شمار می آید. این نوع مخلوط به گونه ای طراحی می شود که بدون نیاز به لرزش شدید، به راحتی در میان میلگرد ها حرکت کند و تمام بخش های قالب را پر نماید. مهم ترین ویژگی آن روانی کنترل شده و توانایی عبور یکنواخت از مسیرهای باریک است. به همین دلیل در بتن ریزی در آرماتور متراکم عملکرد بهتری نسبت به مخلوط های معمولی دارد.
در این روش، نیاز به ویبره یا کاملا حذف می شود یا به حداقل می رسد و خطر ایجاد حفره یا ناپیوستگی کاهش پیدا می کند. به همین علت در اعضایی مانند تیر، ستون یا دیوار برشی متراکم که تراکم میلگرد زیاد است، استفاده از بتن ریزی بدون ویبره (SCC) کمک می کند تا بخش های داخلی به شکل کامل و یکنواخت پر شوند.
